Комплект для высокотемпературного дренажа HEATBOX №1 представляет собой готовое решение для отвода горячей воды с примесями в аварийных и технологических режимах. Комплект ориентирован на применение на промышленных объектах, в инженерных системах теплоснабжения и в зонах с повышенной температурой перекачиваемой среды

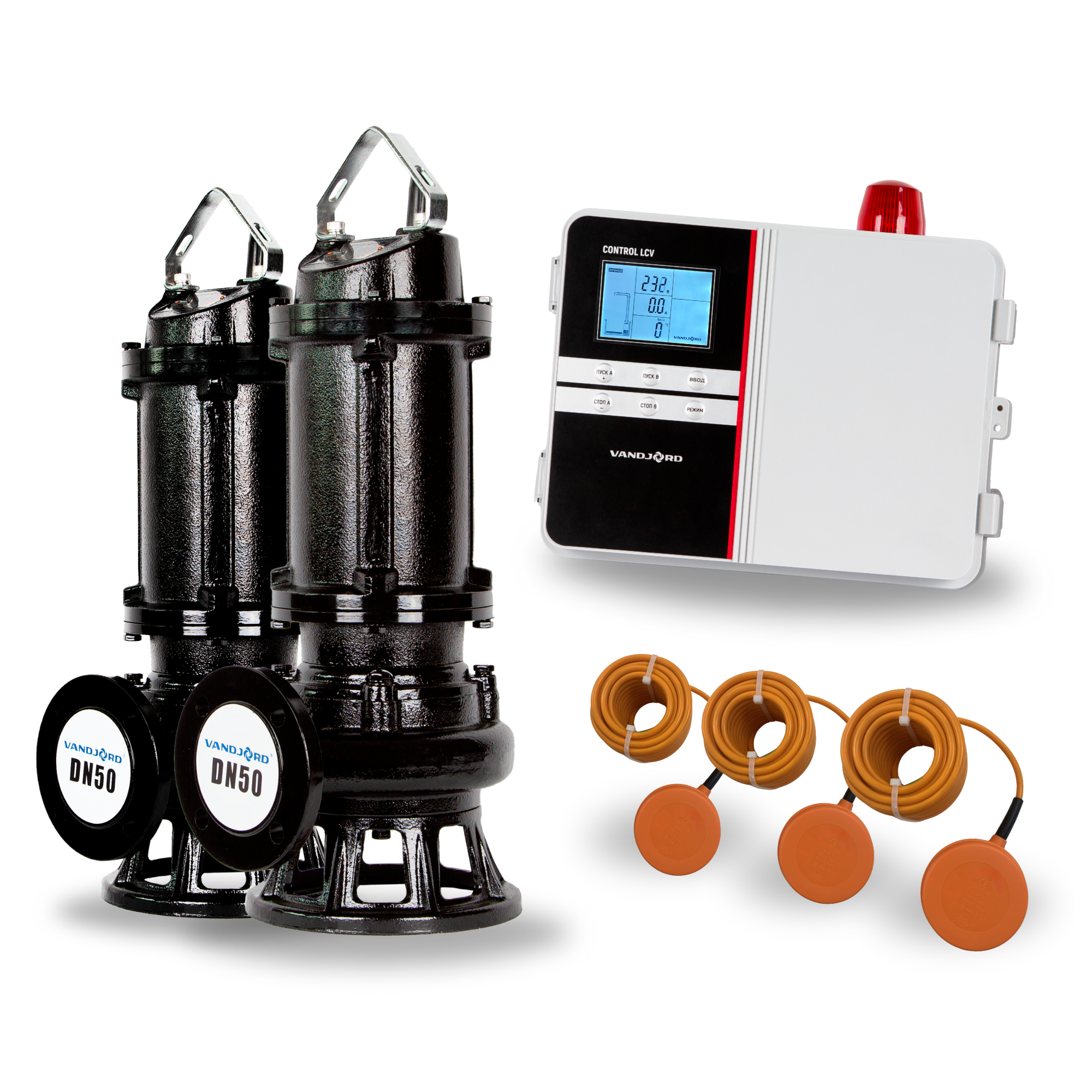

В состав комплекта входят два погружных дренажных насоса VSL.50.11.2.5.0D.T с напорным коленом, шкаф управления LCV 232 мощностью 5,5 kW, а также три высокотемпературных дренажных поплавка KR1 S с кабелем длиной 10 м и нормально разомкнутым контактом
Конструкция и принцип работы
Основу комплекта составляют погружные насосы серии VSL-T, предназначенные для перекачивания горячей воды с примесями. Насосы выполнены с закрытым рабочим колесом и кольцевым основанием, что обеспечивает устойчивую установку на ровной поверхности без дополнительных креплений

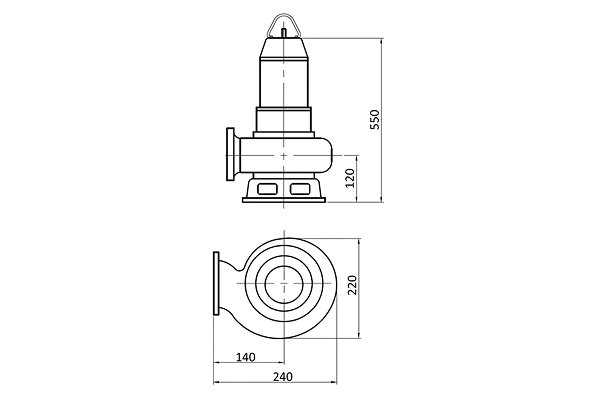

Конструктивно насос VSL-T включает
- Насосный модуль с электродвигателем
- Закрытое рабочее колесо
- Кольцевое основание для свободной установки
- Кабель питания длиной 10 м со свободным концом
Принцип работы системы основан на автоматическом управлении двумя насосами через шкаф управления. В зависимости от уровня жидкости насосы включаются и отключаются по сигналам от поплавков. При необходимости обеспечивается поочерёдная или совместная работа насосов, а также автоматическое переключение в случае неисправности одного из агрегатов
Ключевые особенности комплекта
Функциональные возможности HEATBOX №1 направлены на надёжную работу в условиях повышенной температуры и аварийных нагрузок:
- Перекачивание горячей воды с примесями
- Работа в аварийных режимах затопления
- Два насоса в одном комплекте для резервирования
- Автоматическое чередование насосов
- Совместная работа двух насосов при повышенном притоке
- Защита от «сухого» хода
- Защита от перегрузки и заклинивания
- Защита от частых повторных запусков
Такой набор функций обеспечивает стабильную работу системы при нестабильном уровне жидкости, частых включениях и повышенных тепловых нагрузках

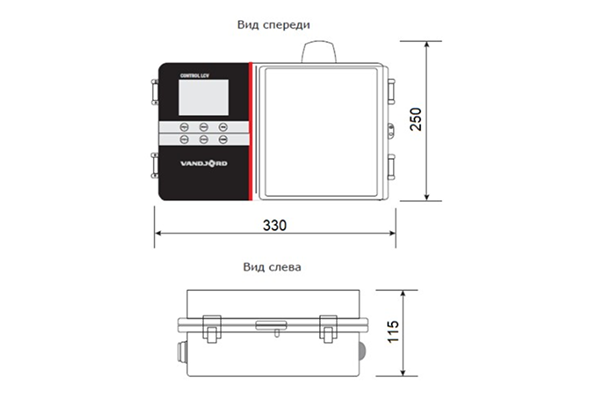

Шкаф управления Control LCV
Шкафы управления серии Control LCV предназначены для автоматического управления и защиты насосного оборудования и рассчитаны на эксплуатацию в промышленных условиях
Функциональные возможности шкафа управления включают:
- ЖК-дисплей и кнопки управления на русском языке
- Автоматический и ручной режимы работы
- Отдельный поплавок для защиты от «сухого» хода
- Автоматическое чередование насосов
- Автоматическое переключение насосов при неисправности
- Чередование насосов по времени наработки
- Совместную работу двух насосов
- Отображение общего времени работы насосов
- Задержку пуска и останова
- Цифровые входы и выходы
- Дистанционный аварийный останов
- Интерфейс RS485 с поддержкой Modbus RTU
- Звуковую и световую сигнализацию аварий
- Журнал последних пяти неисправностей
Поплавки KR1 S
Vandjord KR1 S — высокотемпературные дренажные поплавки круглой формы типа «лягушка». Поплавки предназначены для контроля уровня жидкости и формирования сигналов включения и отключения насосов
Конструктивные особенности поплавков:
- Возможность работы на опорожнение или заполнение
- Отсутствие утяжелителя
- Регулирование уровней срабатывания длиной свободного конца кабеля
- Плавающее исполнение
Перекачиваемые жидкости
Комплект HEATBOX №1 предназначен для работы со следующими средами:
- Горячая вода с примесями
- Технологические стоки
- Аварийные воды в котельных и тепловых пунктах
- Вода при авариях в системах отопления и теплоснабжения
Сочетание высокотемпературных насосов, интеллектуального шкафа управления и системы поплавкового контроля определяет сферу практического применения комплекта. Такое исполнение позволяет использовать HEATBOX №1 в зонах с повышенной температурой перекачиваемой среды и нестабильными условиями эксплуатации
Области применения
Промышленные предприятия
Используется для аварийного и технологического дренажа горячей воды на производственных объектах
Котельные и тепловые пункты
Применяется при аварийных затоплениях и для отвода горячей воды из технологических зон
Прачечные и технологические помещения
Подходит для систем дренажа с повышенной температурой сточных вод
Городские сети теплоснабжения
Используется при аварийных ситуациях и ремонтных работах в тепловых сетях
HEATBOX №1 — это готовый высокотемпературный дренажный комплект для надёжного отвода горячей воды в аварийных и промышленных условиях. Комплексное решение на базе двух насосов, интеллектуального шкафа управления и поплавков обеспечивает устойчивую и безопасную работу системы без постоянного вмешательства персонала
