Преобразователи частоты CUE10 — специальная насосная серия векторных преобразователей, предназначенных для плавного изменения частоты вращения насосов Vandjord, а также насосов других производителей, оснащённых трёхфазными электродвигателями. Использование преобразователей позволяет организовать работу насосных систем с поддержанием заданных рабочих параметров без применения внешних контроллеров
Преобразователи частоты CUE10 применяются для регулирования производительности насосов и автоматического поддержания давления, температуры, уровня или расхода. Оборудование оснащено встроенной панелью управления с графическим дисплеем, что упрощает настройку и контроль режимов работы
Конструкция и принцип работы
Преобразователи частоты CUE10 выполнены в виде автономных устройств управления электродвигателями насосов и устанавливаются в электрической цепи питания оборудования. Конструкция ориентирована на интеграцию в инженерные и промышленные системы с различными режимами эксплуатации
Конструктивно преобразователь включает:
- Силовой модуль преобразования частоты
- Встроенную панель управления с графическим ЖК-дисплеем
- Цифровые и аналоговые входы и выходы
- Коммуникационный интерфейс RS485

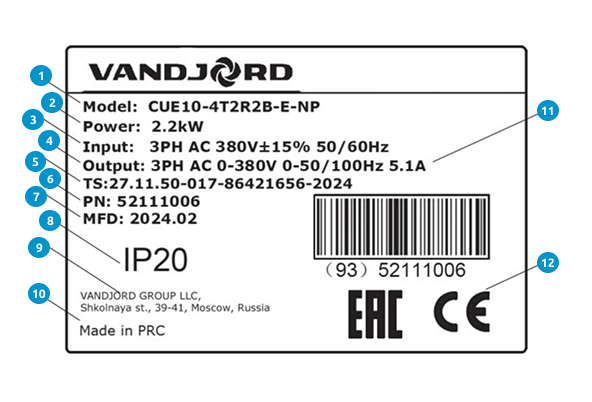

Пример фирменной таблички
- Название изделия
- Максимальная мощность подключаемого двигателя
- Входное напряжение
- Выходное напряжение
- Технические условия
- Номер продукта
- Дата изготовления (год и неделя)
- Степень защиты корпуса в соответствии с IEC
- Производитель
- Страна изготовления
- Максимальный выходной ток
- Знаки обращения на рынке
Принцип работы основан на изменении частоты и напряжения питающего тока электродвигателя. В зависимости от заданных параметров и сигналов от датчиков преобразователь автоматически регулирует скорость вращения насоса, обеспечивая поддержание требуемых рабочих характеристик системы
Переходя от устройства к функциональным возможностям, имеет смысл рассмотреть эксплуатационные особенности оборудования
Ключевые особенности
Функциональные возможности преобразователей частоты CUE10 направлены на стабильную работу насосных систем и защиту оборудования в различных режимах эксплуатации:
- Регулирование производительности по давлению, перепаду давления, расходу, температуре или уровню
- Автоматический останов при низком значении расхода
- Управление двумя насосами одним преобразователем частоты
- Каскадное управление до шести преобразователей частоты без внешнего контроллера
- Поддержка протокола связи RS485 Modbus RTU
- Встроенная панель управления с графическим дисплеем
- Отображение параметров работы и суммарного времени наработки
- Сохранение данных о последних неисправностях
Такой набор функций обеспечивает точное управление насосами, снижает энергопотребление и повышает надёжность работы системы при переменных нагрузках
Области применения
Системы отопления
Преобразователи CUE10 применяются для поддержания стабильного давления и оптимального режима циркуляции теплоносителя в отопительных системах
Системы охлаждения и кондиционирования
Используются для регулирования производительности насосов в зависимости от текущей тепловой нагрузки
Повышение давления
Применяются в насосных установках для автоматического поддержания заданного давления в инженерных сетях
Водозабор и водоподготовка
Используются для управления насосами в системах подачи и подготовки воды с изменяемыми режимами работы
Преобразователи частоты CUE10 — это универсальное решение для управления насосными системами, обеспечивающее плавное регулирование, защиту оборудования и стабильную работу при различных эксплуатационных условиях. Встроенные функции управления и контроля позволяют упростить эксплуатацию и повысить эффективность насосных установок без применения дополнительной автоматики
