Насосы Vandjord VCM-C — однофазные многоступенчатые для повышения давления

3 февраля 2025 г.
3 минуты

Vandjord VCM‑C — это горизонтальные многоступенчатые насосные установки с однофазным электропитанием 220–230 В, предназначенные для повышения давления, подачи и циркуляции воды в системах водоснабжения. Серия разработана на базе линейки VCM и ориентирована на объекты, где нет трёхфазного питания 380 В или его подключение экономически нецелесообразно

Исполнение 220 В позволяет использовать насосы для повышения давления без модернизации электроснабжения, сохраняя характеристики, свойственные многоступенчатым центробежным агрегатам промышленного уровня. В однофазных версиях применяются высокоэффективные асинхронные двигатели IE1/IE2, соответствующие стандарту IEC

Конструкция и рабочие характеристики

Серия VCM‑C относится к несамовсасывающим горизонтальным многоступенчатым насосам. Для корректной работы требуется заполнение всасывающей линии и наличие подпора. Конструктивная схема и основные параметры оборудования включают:

Конструкция VCM‑C
  • Моноблочная компоновка: электродвигатель и насосная часть расположены на одном валу
  • Многоступенчатая схема с последовательным размещением рабочих колёс для поэтапного повышения давления и обеспечения стабильного напора
  • Проточная часть — корпус, рабочие колёса и направляющие камеры — изготовлены из нержавеющей стали AISI 304
  • Подключение к однофазной сети 220–230 В (также доступны трёхфазные модификации)
  • Максимальная подача в зависимости от типоразмера — от 4,3 до 28 м³/ч; номинальные подачи составляют 2–20 м³/ч
  • Максимальное рабочее давление до 10 бар для всех моделей
  • Диапазон температур перекачиваемой жидкости — от –20 до +104 °C

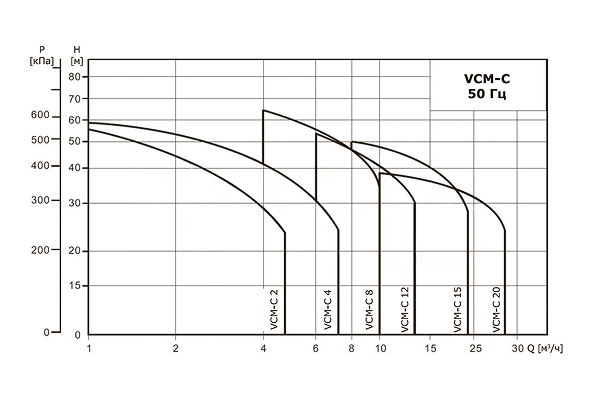

Многоступенчатая гидравлическая схема обеспечивает формирование стабильного напора при компактных габаритах. Такие характеристики позволяют применять горизонтальные насосы VCM‑C в закрытых системах водоснабжения, установках повышения давления и циркуляционных контурах зданий. При правильном подборе модели насос обеспечивает напор вплоть до 65 м, чего достаточно для большинства инженерных задач

Применение насосов серии VCM‑C

Повышение давления в системах водоснабжения

Несамовсасывающие однофазные многоступенчатые насосы используются для стабилизации давления в жилых, административных и коммерческих зданиях. Оборудование компенсирует падение напора при пиковом водоразборе и на протяжённых участках трубопроводов, обеспечивая расчётные параметры подачи

Насосные станции повышения давления

VCM‑C применяются в составе автоматических установок повышения давления. Возможность подключения к однофазной сети позволяет интегрировать насосы в существующую электрическую сеть без перехода на трёхфазное исполнение, что упрощает реализацию проектов малого и среднего масштаба

Системы отопления и циркуляции

Насосы могут использоваться в замкнутых контурах отопления и охлаждения для поддержания заданных параметров давления и расхода теплоносителя. Рабочее давление до 10 бар обеспечивает совместимость с большинством типовых инженерных схем

Водоподготовка и технологические процессы

Нержавеющая гидравлическая часть допускает эксплуатацию оборудования в системах фильтрации и подачи воды при условии соответствия перекачиваемой среды материалам насоса

Серия ориентирована на задачи, где требуется сочетание однофазного подключения и устойчивых напорно‑расходных характеристик в пределах типовых инженерных систем

Преимущества серии Vandjord VCM‑C

  • Работа от сети 220 В без необходимости перехода на трёхфазное питание
  • Многоступенчатая схема формирования напора, обеспечивающая высокий КПД и стабильность характеристик
  • Проточная часть из коррозионностойкой нержавеющей стали AISI 304
  • Широкий диапазон подачи и возможность работы при давлениях до 10 бар
  • Универсальность применения — водоснабжение, циркуляция, насосные станции, водоподготовка и орошение

Компоновка оборудования позволяет использовать его как в новых проектах, так и при модернизации действующих систем, где ограничена электрическая мощность или отсутствует трёхфазная сеть. Серия VCM‑C закрывает нишу применения многоступенчатых насосов там, где доступна только однофазная сеть. Это решение позволяет реализовывать схемы повышения давления и циркуляции без усложнения электрической части объекта и без изменения существующей инфраструктуры электроснабжения

Линейка ориентирована на инженерные системы малого и среднего масштаба, где требуется предсказуемая гидравлическая характеристика и стабильный режим работы при ограниченных возможностях по электропитанию
